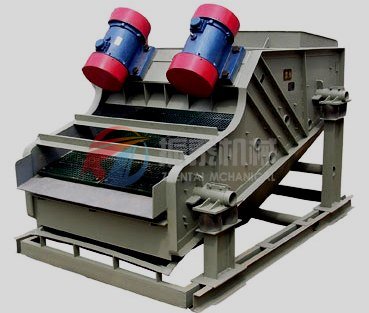

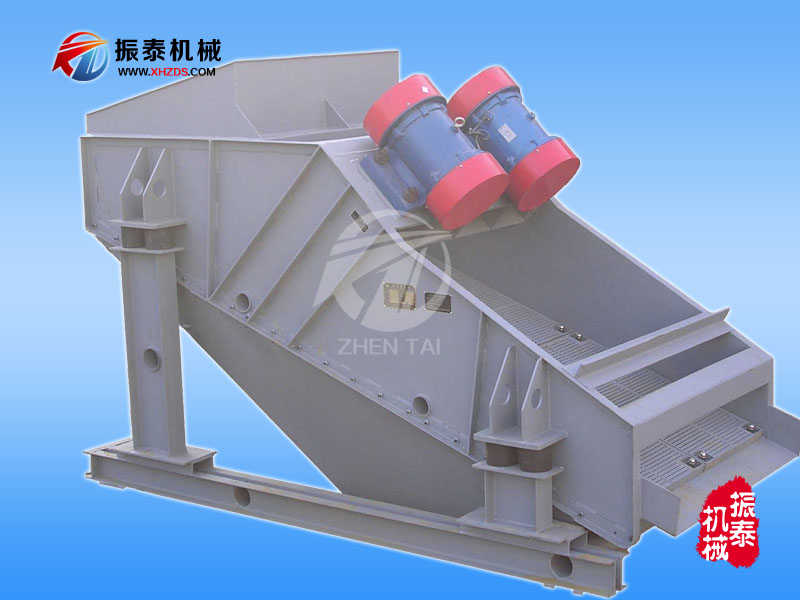

礦用振動篩

ZSG礦用振動篩概述：
      ZSG礦用振動篩又稱ZSG高效重型篩、ZSG高效直線振動篩，是振泰機械技術人員結合國內外同行生產經驗與一線用戶反饋經驗，進一步研究、升級，生產出的一種高效的振動篩分設備。ZSG系列高效直線振動篩具有體積小，重量輕，能耗低，便于安裝等特點，現廣泛應用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的振動篩分領域，其中，冶金行業用途最為廣泛。ZSG高效直線振動篩是高爐槽下、焦化廠、選礦廠常用的篩分機械。ZSG高效重型篩由于采用振動電機作為振動源，使用橡膠彈簧支撐并隔振，所以處理量比較大，篩分效率很高，同時其篩網的安裝傾角較大，拼塊組裝篩板，更換方便，使用壽命更長。       振泰機械生產的ZSG高效直線振動篩還可選用普通電機過聯軸器帶動激振器間接驅動的方式作為振動源，可滿足不同環境需要。篩網材質選擇多樣，金屬編織網、棒條、鑄造、焊接、沖孔等形式都可選用，篩面既有單層結構也可多層布置，可滿足不同振動篩分作業要求。

ZSG礦用振動篩工作原理：
      ZSG系列高效直線振動篩（ZSG礦用重型振動篩）是利用兩個振動電機同步反向放置，使激振器產生反向激振力，從而使篩體帶動篩網做縱向運動，使振動篩上物料受激振力而周期性向前拋出一個射程，物料落下時小于篩孔的物料透篩而落到下層，物料在篩網表面的運動軌跡為拋物運動，由于這種周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，最終完成物料的篩分作業。 ZSG礦用振動篩的構成：

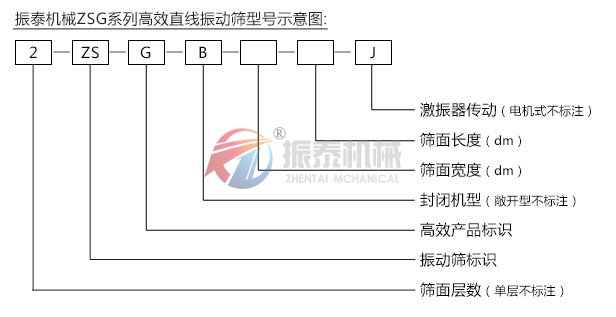

      ZSG高效重型篩由振動源、篩體、篩網、減振裝置及底架組成，篩箱由篩框、篩板、襯板組成，篩板側板采用優質鋼板制作而成，側板和橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。 ZSG礦用振動篩型號說明：

敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。
封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。
ZSG礦用振動篩主要特點：
1、設計合理，造型美觀，結構簡單、實用、耐用；
2、篩分效率高，篩分能力大；
3、體積小，重量輕，安裝簡單方便；
4、能耗低，有效節約大量能源；
5、價格低，經濟實用，備件量少；
6、拼塊組裝篩板，篩網傾角大，更換方便，壽命長；
7、多種型號選擇。 ZSG礦用振動篩安裝與調試：
1、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm；
2、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)；
3、篩機各部位應牢固連接，所有螺栓開機前應緊固一次；
4、短時開機，檢查兩臺振動源轉向，使其相反；
5、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅；
6、與其他障礙物間的距離不小于100mm。



ZSG礦用振動篩使用與維護：
1、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
2、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
3、空轉運行后，應將各部位螺栓重新緊固一次。
4、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
5、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
6、篩網發生松裂或磨損，應及時緊固或更換。
7、振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
8、停車前應先停止給料，待篩面物料走完后再停車。 ZSG單層礦用振動篩的外形及安裝尺寸：

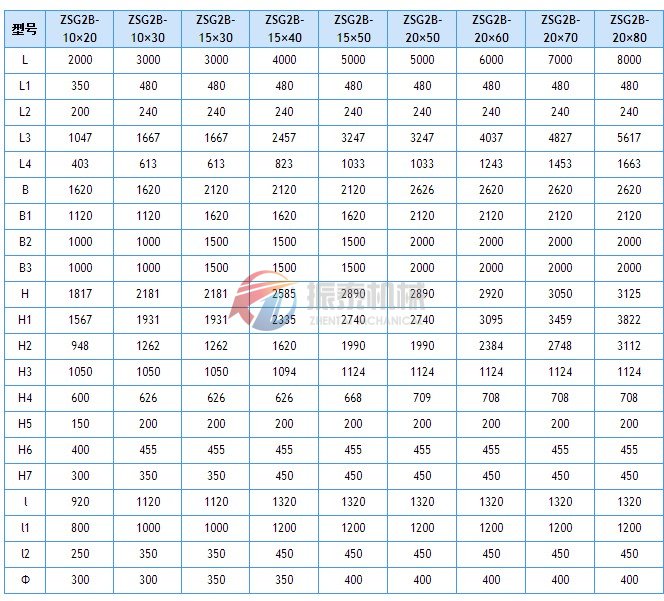

ZSG雙層礦用振動篩的外形及安裝尺寸：

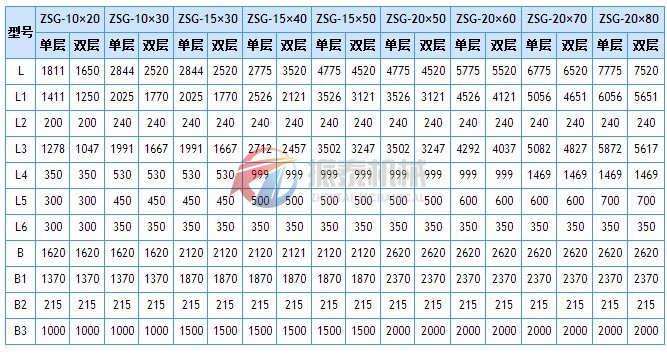

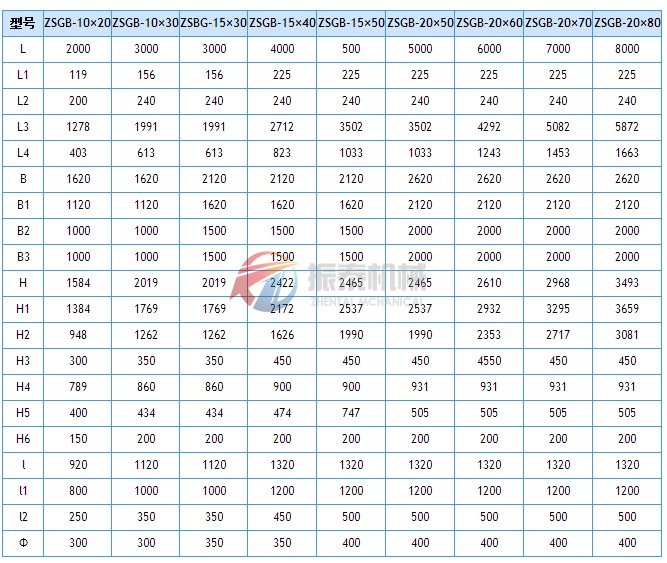

ZSG礦用振動篩基礎尺寸表：
